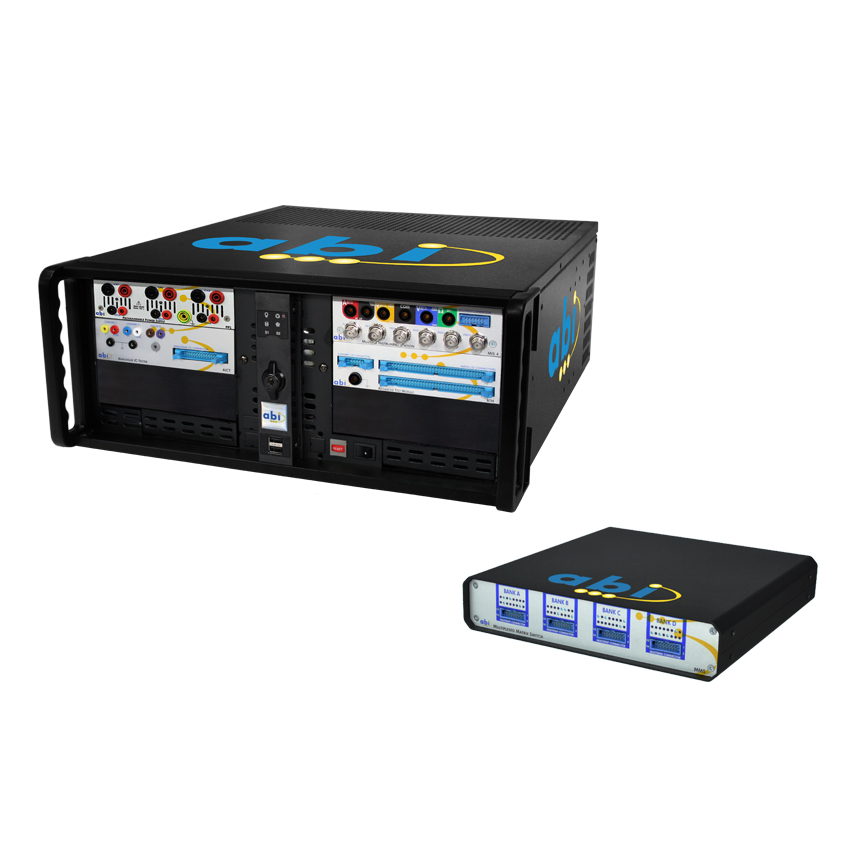

英国abi_BM8400电路板故障检测仪

型号:BM8400        品牌:英国abi
简介:

英国abi-BM8400电路板故障检测仪包括加电和非加电测试功能,为电路板测试工程师提供了强大的测试能力,随设备附带的免费专用测控软件功能强大,可实现电路板测试信息的采集、记录和整合,电路板测试工作的量化管理、信息共享、测试过程的可回溯性。

产品详情


英国abi-BM8400电路板故障检测仪

产品综述:

       英国abi公司的BM8400具有丰富测试功能且易于使用的电路板故障检测仪. 它提供了多种电路板故障检测功能, 适合对任何类型的电路板进行维修检测。

       英国abi-BM8400电路板故障检测仪包括加电和非加电测试功能,为电路板测试工程师提供了强大的测试能力,随设备附带的免费专用测控软件功能强大,可实现电路板测试信息的采集、记录和整合,电路板测试工作的量化管理、信息共享、测试过程的可回溯性。

一、BM8400电路板故障检测仪系统组成


1.系统硬件测试平台:(各个测试单元可根据测试需要扩充测试模块以达到所需的测试通道)

1)多电源数字集成电路测试单元(数字电路测试单元):可扩充:2048路测试通道;

2)模拟集成电路测试单元(模拟器件测试单元);

3)多功能仪表单元(八合一仪表单元);

4)可编程程控电源单元:可根据测试需要扩充电源通道;

5)硬件测试框架;

2.可编程软件测试平台:

1)非代码编程:测试流程管理,形成流程化、标准化、信息化的测试程序;

2)代码编程:自动化、半自动化电路板整板测试,实现电路板批量化测试、电路板生产检验测试、电路板一致性分析测试。


3.测试夹具:

1)测试夹具:日常手工测试所需要的夹具;

2)治具:电路板整板测试的专用测试工装(定制:包括:针床、专用接口板等)


(一)BM8400电路板故障检测仪系统硬件测试平台功能:


1.多电源数字集成电路测试单元(数字电路测试单元):可扩充:2048路测试通道;

单元由abi-6500模块*1组成

1)64*1通道(可扩充至2048通道)

2)数字器件功能测试,管脚电压,管脚连接状态,温度拐点系数,数字V-I测试

3)高级逻辑时序发生器

4)电路板故障高级查找功能

5)短路追踪(通断测量)

6)未知型号器件的判别


2.模拟集成电路测试单元(模拟器件测试单元)

单元由abi-2500模块*1组成

1)模拟器件V-I曲线测试,矩阵测试;

2)24路测试通道,2通道探笔测试,2通道同步脉冲输出,3路分立器件测试通道;

3)各种器件的V-I, V-T, I-T曲线测试;

4)模拟集成电路及分立器件测试功能。


3.多功能仪表单元(八合一仪表单元)

单元由abi-6350模块*1组成

规格:集成8种常用测试仪器于一体;

1)3通道数字示波器;

2)2通道任意波形发生器;

3)2通道数字电压表;

4)1通道数字电流表;

5)1通道数字电阻表;

6)1通道频率计;

7)8通道通用I/O接口;

8)4路固定输出电源。


4.可编程程控电源单元

单元由abi-1200模块*1组成

1)规格:三路可调输出,可串并联;

2)通道完全隔离;

3)每路提供0~±40VDC、8Amax、40Wmax

4)具备过压、过流保护

5)远端电压监测补偿功能


5.硬件测试框架

英国原产5U微塔式机箱,通过USB线可连接任何电脑(可以安装五组模块)。


(二)可编程软件测试平台功能

中英文软件,可通过编程软件对所有模块进行操作控制

1.具有测试流程记忆功能(软件具有强大的测试流程编辑和记录功能)

2.测试流程的制定贯穿整个测试过程,使电路测试过程形成标准的测试流程(维修流程、生产流程、 测试流程)。可以按照测试要求,保存流程测试的所有步骤和数据,形成标准的测试流程。保证了测试工艺的一致性,排除人为因素的干扰。使测试简单、容易、标准化、工艺化。

3.全面记录各种测试信息。软件可将标准电路板上测量到的管脚电压、连接关系、功能测试结果等  信息以及V-I和V-T曲线图都存储记录到测试流程中,方便随时与其他电路板进行对比,大大简化了测试中需要重复对比的工作。

4.软件在测试流程中允许用户加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等,极大提升了测试效率。

5.图形化测试库编辑器,图形化定义输入激励信号及测试记录输出的标准响应信号,快速建立元器件与电路板测试库。元器件与整板测试库扩充简单、快捷,非专业人员可以快速扩充测试库。

6.*测试数据记录并生成自定义检测报告。系统的测试数据可以根据需要定制生成自定义测试报告。测试报告可以包含用户关注的测试数据与测试结果。生成用户专有的测试报告,方便测试数据的保存。

7.*中文、英文测试操作软件,中文软件汉化到各级菜单(完整汉化版),提供免费终生软件的升级服务;

8.智能化编程,通过TFL编辑器,可对测试的每个步骤进行编程,TFL编辑器包括:WHILE、IF、STARTLOGDB、WRITELOGDB、SYSTEM等21个编程命令。
