USB协议分析仪
LE-650H2是一款USB协议分析仪，可以对电脑的HDD或SSD进行大容量日志记录、按类别解码的翻译解析显示以及VBUS功耗测量。它能够自动识别USB2.0/1.1规格的High/Full/Low速度，只需按下电脑的空格键即可轻松开始测量。这是一个专用于连接电脑和USB端口并使用的显示器功能的USB协议分析仪的标准型号。
它可以实时连续地将USB的通信内容记录到电脑的硬盘上，并将这些内容以易于理解的方式显示在电脑屏幕上。
可以连接到电脑的USB端口并立即使用，由于每个人都可以使用的低价，它不仅是USB固件和驱动程序开发、调试的最佳产品，还可以作为USB规格学习的最佳工具。
产品详情
产品特点：
● 向电脑HDD/SSD连续记录10G字节数据
● 不停止测试随时实行数据搜索和详细翻译表示
● 实时表示测试对象的总线供电状况
● 收集指定范围传送字节数、平均传送速率等统计信息
● 触发功能和过滤功能提高测试效率
● 铝制外壳减低噪声影响并实现了小型化。
产品规格：
USB2.0协议分析仪 LE-650H2 规格 | |||
通信规格 | USB2.0/1.1 | ||
通信速度 | HIGH（480Mbps）／FULL（12Mbps）／LOW（1.5Mbps）自动判定、自动追踪 | ||
记录容量 | 主机 | 捕获内存 128M字节 | |
电脑 | HDD/SSD 最大10G字节（可按1M字节的单位自行设定采集容量） | ||
记录方式 | 经由主机的捕获内存向电脑的HDD/SSD能够记录USB数据包、USB设备状态*1（Bus Reset, Suspend, Disconnect, Device Chirp, Hub Chirp）以及VBUS测定值（能够向多数文件连续反复记录） | ||
时间标记 | 对USB数据包和外部输入触发日志同时记录时间标记 16.7n秒单位 测试开始后约5个小时后，返回初始值0继续计时。 | ||
数据包表示 | SOF, IN, OUT, SETUP, DATA0, DATA1, DATA2, ACK, NAK, STALL, PRE, PING, MDATA, SPLIT, ERR, NYET, 以及Unknown（未定义） | ||
速率表示 | 以HS, FS, LS的标记表示处理的通信速率 | ||
过滤 | 记录 | SOF, IN-NAK, OUT-NAK, SETUP-NAK, PING, 复数的特定地址/结束点的记录、不记录 | |
表示 | SOF, IN-NAK, OUT-NAK, SETUP-NAK, PING, 复数的特定地址/结束点的表示、不表示 | ||
触发 | 条件 | 特定地址/结束点, 数据包类型（TOKEN数据包、HAND SHAKE数据包的组合）, 错误（CRC错误、PID错误）, 数据包内容（最大8字节、16/10/2进制输入 or 字符序列输入、可指定位屏蔽）, 总线状态（Bus Reset, Suspend, Disconnect）, 外部触发（可以指定Edge or Level） | |
动作 | 与触发条件联动，能够进行最多16组动作：停止记录、外部触发输出（可以指定电平或脉冲） | ||
外部 | 外部触发输入4个（TTL电平）、外部触发输出4个（LVTTL电平） 连接器：10pin公端（间距2.54mm 相当于961210-5604） | ||
搜索功能 | SOF, IN, OUT, SETUP, PING, ACK, NAK, STALL, NYET, ERR, 指定值以上的无通讯状态, 错误（CRC, PID, DATA toggle sequence, 事务结构）, MassStorage（SCSI, ATAPI, SFF-8070i）, PTP/MTP, Audio, HID, HUB, Printer, Video, Communication, USBTMC级别命令, 不明的日志信息, 特定地址/端点的组合, 标准要求, 数据搜索（16/2/10进制, 字符序列）, 触发点, 标记符号 | ||
手动设置表示颜色 | 可以个别指定数据包的表示颜色 | ||
详细表示 | 标准要求、HUB/HID/Audio/Communication/MassStorage (Bulk Only Transport)/ Printer/ USBTMC/ Video /无线控制器（限于蓝牙加密狗的HCI协议） 级别的固有设备要求、标准描述、HUB/ HID/ Audio/ Printer/ USBTMC/ Communication/ Video 的级别的描述、MassStorage/Bulk Only Transport的命令（支持SCSI transparent command set、SFF-8070i）、可以指定并详细表示MTP/PTP的Operations、Responses、events、蓝牙加密狗的HCI协议的命令和事件、级别 | ||
标记跳转 | 在记录数据中的特定数据包能够附加最多99个标记，并能够跳转到指定的标记（在每个标记能够附加说明） | ||
统计分析功能 | 以地址或端点为单位，合计表示在测试数据中指定范围内的处理次数、传送字节数、平均传送速率 | ||
VBUS测定精度 | 电压：测定范围 0～8V 测定精度 ±1％FS 电流：测定范围 -0.9A*2～1A 测定精度 ±1％FS | ||
VBUS测定工具栏 | VBUS测定工具栏的表示/不表示 | ||
VBUS记录模式 | 测定周期 | 100m秒～1秒 (4段) | |
记录容量 | 电脑：HDD/SSD 最大2G字节 *从测定开始记录400,000,000次（相当于2G字节）的样本数据后自动停止测试 | ||
图表表示 | 实时表示电压、电流、电力的图表 | ||
数值表示 | 实时表示电压、电流、电力的数值 | ||
保存 | 日志文件保存、文本格式输出、CSV格式输出、2进制格式输出（限于数据净荷部分）、经由剪贴板能够复制/粘贴（保存数据能够附加说明） *VBUS记录模式支持数据文件的记录和CSV文件的输出 | ||
打印功能 | 能够打印数据中的指定范围 *VBUS记录模式不支持此功能 | ||

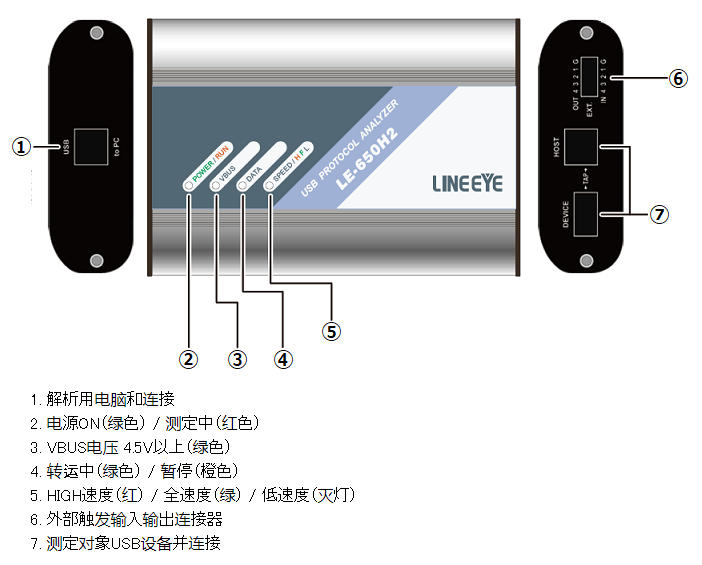

测试用端口 | USB规格 A, B端口母端 各1 | ||
USB2.0端口 | USB规格 B端口母端 与分析用电脑连接 | ||
LED表示 | 双色发光LED POWER/RUN(电源/测试中), VBUS, DATA, SPEED(HIGH:红/FULL:绿) | ||
电源 | USB总线供电（消费电流：400mA max） | ||
环境温度 | 工作：0 ～ 40℃ 保存：－20 ～ 60℃ | ||
环境湿度 | 工作：20 ～ 80%RH 保存：10 ～ 85%RH （不结露） | ||
适用标准 | CE (Class A), EMC (EN61326-1: 2006) | ||
尺寸重量 | 86(W)×130(D)×30(H)mm 约210g | ||
构成品 | 主机、PC软件CD、USB数据线 2条（1.8m/0.9m）、使用说明书、保证书 | ||
工作环境 | Windows®XP(32bit)/Vista(32/64bit)/7(32/64bit)/8(32/64bit)（支持日文版和英文版Windows®） CPU：Core 2 Duo以后（推荐使用Core i系列以后） RAM:1G字节以上USB端口：USB2.0*3 储存设备：HDD或SSD 30M字节+记录日志的空间 | ||
*1: 在下列情况下记录 Bus Reset、Suspend、Disconnect。
Bus Reset | 查出2.5μsec以上未满139.8msec的D+/D-信号的SEO状态时 |
Suspend | 查出3msec以上的SEO状态以外的无通信时间时 |
Disconnect | 查出139.8msec以上的D+/D-信号的SEO状态时 |
备注）USB数据线的装卸时D+/D-信号不稳定，也许引起与对象设备实际总线状态不一致。
*2: 从设备到主机的VBUS电流显示为负数。
*3: 要求HIGH-Speed传送的USB2.0端口。
