英国abi_电路板故障检测仪技术V-I、V-T原理介绍

       北京金三航科技发展有限公司主要销售集成电路测试仪,电路板故障检测仪,电路板反求系统,提供英国ABI电路板故障检测技术V-I、V-T原理介绍.


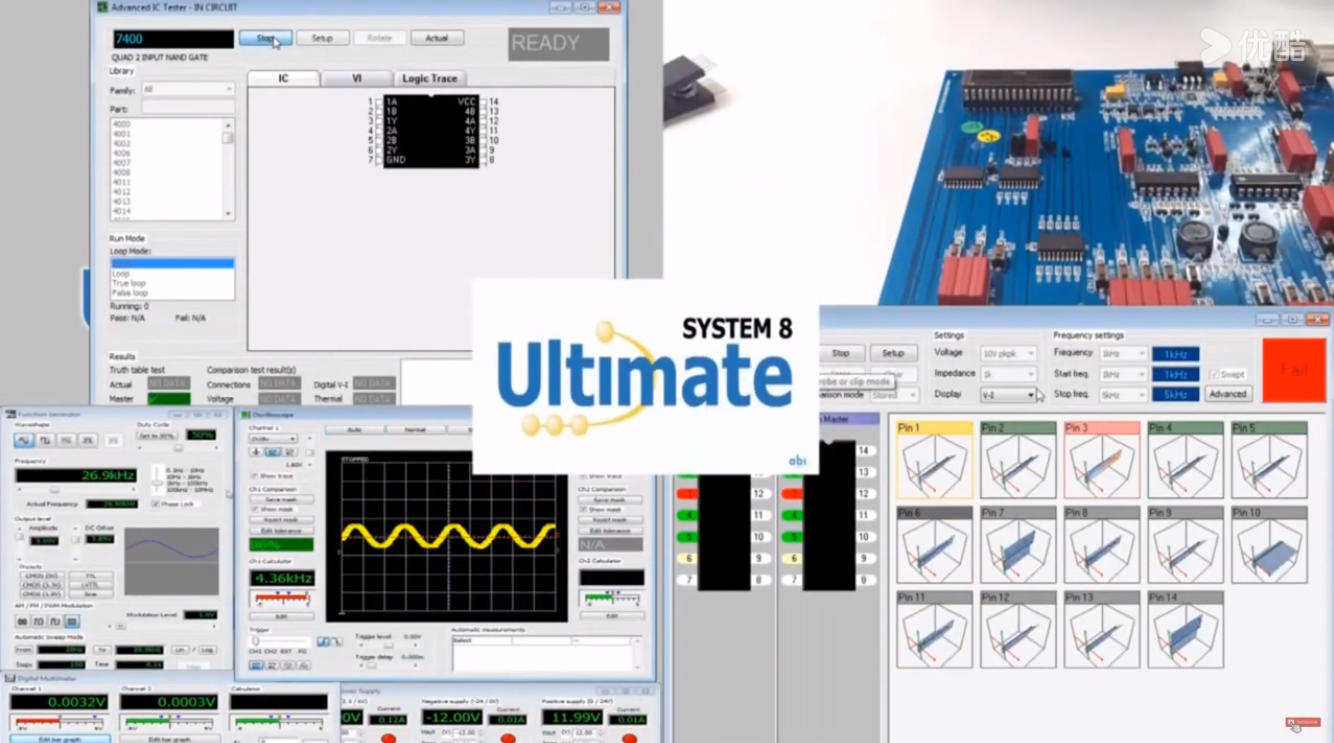

       英国abi电路板故障检测仪V-I,V-T原理介绍视频:本视频介绍并讲解了电路板故障检测中的两种重要测试技术:VI曲线和VT曲线测试.VI曲线测试技术最早出现于1940年,可以说是伴随着半导体的出现而产生的.它是一种安全方便的非加电测试方法,无需图纸,采用对比的方法即可对电路板进行维修和检测.VI曲线测试采用加压测流的原理,首先是设备内部提供一个交流的电压源经过一个可调的限流电阻,施加到被测管脚,最后从参考点流回设备,从而形成一个完整的回路.通过测量限流电阻上流过的电流值,描绘在横轴为电压纵轴为电流的坐标图上,最终形成VI曲线.这个VI曲线就是被测管脚相对于参考点的阻抗特性曲线,通过对比好坏板上相同位置的VI曲线可以快速发现异常点从而定位故障器件.这种方法适合任何电路板和器件,是电路板测试的必备手段.VI曲线的6种典型图谱:开路,短路,电容,电感,电阻,二极管.在实际测试时,由于电路板上焊接了大量的各种器件,因此测得的VI曲线一般是这6种典型图谱的叠加.VI曲线的测试条件包括电压,电阻和频率的设置.测试条件对VI曲线有很大影响,针对不同类型器件和电路板进行调整是十分必要的.其最终目的是得到最大化的测试图形,以便用于对比分析.英国abi电路板故障检测仪既可以对单点进行VI测试,也可以通过测试夹具或治具连接集成电路或电路板的I/O端口,对其所有管脚进行快速扫描测试.矩阵测试法使VI测试更加完整,矩阵测试可以针对器件的每个管脚对所有管脚进行测试,一颗20管脚的器件会测试400次从而得到所有管脚间的曲线图.VT曲线测试是在VI的基础上产生的,专门针对三极管,光耦,MOS管等三端开关控制器件测试的.VT测试需要输出两路信号,一路是VI信号,另一路是同步脉冲信号.测试时将同步脉冲信号加到器件的控制极(如三极管的基极),VI信号加到集电极上,最后从发射极接设备的接地口测回,最终形成VT曲线,曲线的横轴代表时间,纵轴代表电压.通过VT曲线可以看到器件在脉冲上升沿的时候开启,下降沿的时候关闭,可以验证器件的功能好坏.通过VI和VT曲线测试可以对电路板上的各种器件进行对比测试,帮助用户进行快速电路板维修测试-中国区技术服务中心.
