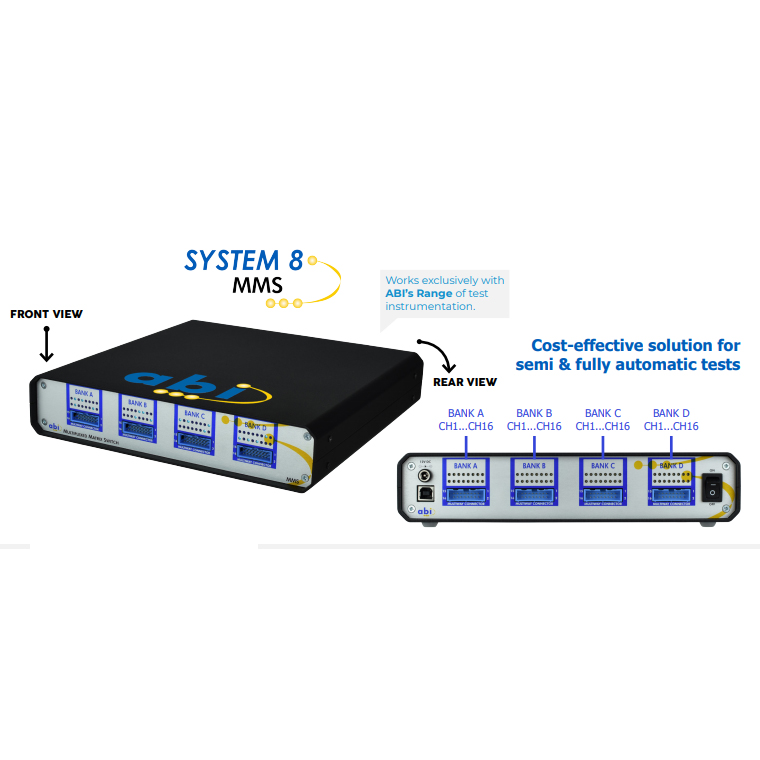

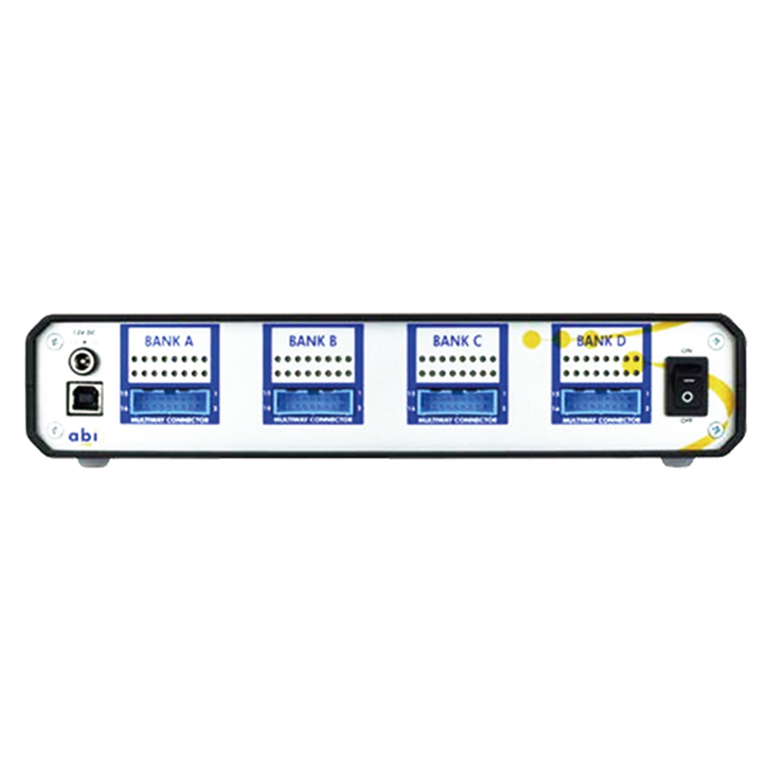

英国abi-4400电路板测试用矩阵开关

型号:abi-4400        品牌:英国abi
简介:

英国abi-4400电路板测试用矩阵开关是一个16x16矩阵接口,提供256个交叉点,各个通道都可以连接,一次高达16个独立通道。英国abi-4400矩阵开关还可以用作多路复用器或解多路复用器,并且是自动化低到中等容量测试需求的经济替代方案。

产品详情

英国abi-4400电路板测试用矩阵开关概述:


     英国abi-4400电路板测试用矩阵开关具有16x16矩阵接口,提供256个交叉点,各个通道都可以连接,一次高达16个独立通道。英国abi-4400矩阵开关还可以用作多路复用器或多路解复用器,是低到中等数量自动化测试需求的经济替代方案。

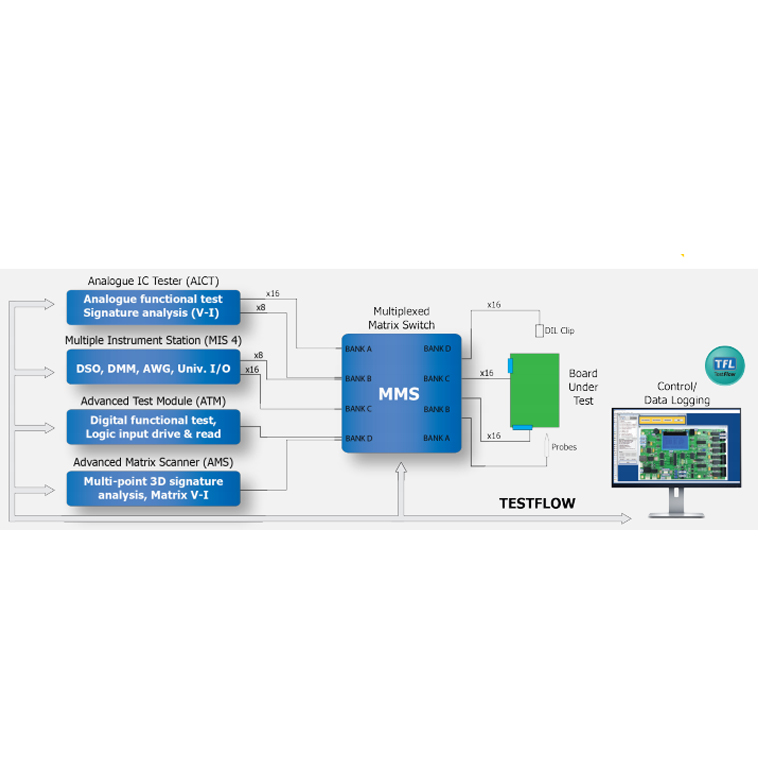

      英国abi-4400电路板测试用矩阵开关为与ABI的一系列测试仪器配合使用而设计,无需进行编程即可传送测试结果,而成本仅为传统ATE,PXI或LXI仪器的一小部分。可以针对高通道数应用轻松设置多种测试解决方案。


英国abi-4400电路板测试用矩阵开关特点:


1、无需编程即可传送测试结果;

2、以屏幕上的指示目标和结果创建自动或半自动测试序列;

3、与其它测试模块联合使用,大大减少测试设置时间和执行时间;

4、降低成本!比传统的ATE,PXI或LXI仪器便宜得多;

5、建立标准化的测试程序和故障记录,加快测试执行速度;

6、多种测试!断电测试,IC功能测试,连接测试,自定义测试...


英国abi-4400电路板测试用矩阵开关的应用:


1、中小批量的组件和电路板的功能测试;

2、一次超过64个点以上的电路进行自动化测试和对比;

3、电路板故障查找及修复后的验证;

4、用于设计验证和信号采集。


英国abi-4400电路板测试用矩阵开关技术规格及参数:


1. 复用器:4组,16通道多路复用器;

2. 矩阵开关:16 x 16矩阵开关;

3. 切换方式:干簧继电器;

4. 开关电压:100V AC / DC;

5. 负载电流:1A以下;

6. 开关路径电阻:0.6欧姆(初始);

7. 开关隔离:> 100MOhms;

8. 开关动作时间:0.5毫秒;

9. 开关释放时间:0.1毫秒;

10. 工作温度:0°C至+ 40°C;

11. 贮存温度:-20˚C至+70˚C


北京金三航科技发展有限公司(英国ABI技术服务中心)提供:

电路板故障检测仪,电路板维修测试仪,电路板测试仪,电路板在线维修测试仪,三维立体动态阻抗测试仪的使用技术培训服务,测试程序开发编译服务。
