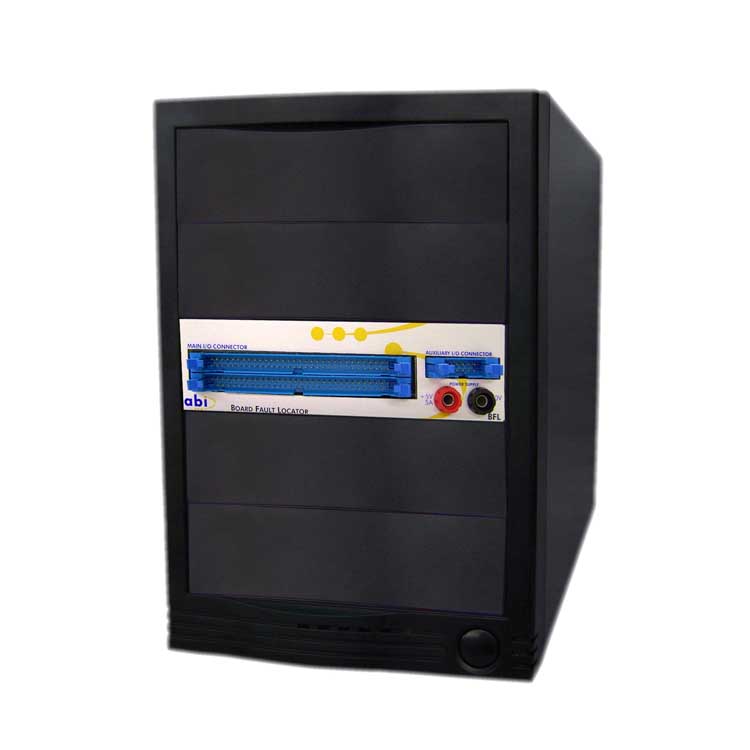

英国abi-6400电路板故障检测仪

型号:abi-6400        品牌:英国abi
简介:

英国abi-6400电路板故障检测仪为用户提供了通用数字集成电路(在线/离线)功能测试的能力。行业认可的测试技术组合提供了高水平的故障覆盖率。电路板检测软件提供了额外的工具,以进一步加强该设备的广泛应用。

产品详情

产品概述:


   英国abi-6400电路板故障检测仪为用户提供了通用数字集成电路(在线/离线)功能测试的能力。行业认可的测试技术组合提供了高水平的故障覆盖率。电路板检测软件提供了额外的工具,以进一步加强该设备的广泛应用。

   英国abi-6400电路板故障检测仪具备64个I/O测试通道,可扩充至256路。


产品组成:


1.软件配置:

1)具有测试流程记忆功能(软件具有强大的测试流程编辑和记录功能);

2)*记录多种测试信息。软件可将标准电路板上测量到的结果信息都存储记录到测试程序中,方便随时与其他电路板进行对比,大大简化了测试中需要重复对比的工作;

3)软件在测试流程中允许用户根据需要加入对测试步骤的文字说明、照片、Office Word、Office Excel、PDF文档、网页链接、视频等,大大提升了测试效率;

4)*中文、英文测试操作软件,提供免费软件的升级服务。

2.硬件配置及功能:

1)*64通道数字集成电路在线、离线功能测试(可扩充到256通道),4个隔离通道;

2)64通道数字V-I动态阻抗测试模块(可扩充到256通道);

3)多达上万种的数字器件测试库,测试器件库涵盖常用的器件;

4)*能够对数字集成电路进行:功能测试,管脚逻辑电平值实时显示,管脚连接状态测量实时显示,数字V-I曲线测试,曲线拐点温度系数变化测试。同一器件可以并发操作,同一时间完成上述多种测试;

5)具备阈值电平临界点扫描测试功能,确定标准板电平临界值,可以检查故障板器件的稳定性;

6)64通道数字时序编辑功能,可扩充到256通道。通过图形化器件编辑器定义输入激励信号及测试输出的标准响应信号,快速批量建立元器件和整板测试库,强大的元器件和整板仿真测试功能;

7)读写存储器功能测试:可针对记忆容量在2k×8到256k×8的EPROM进行读取,对比

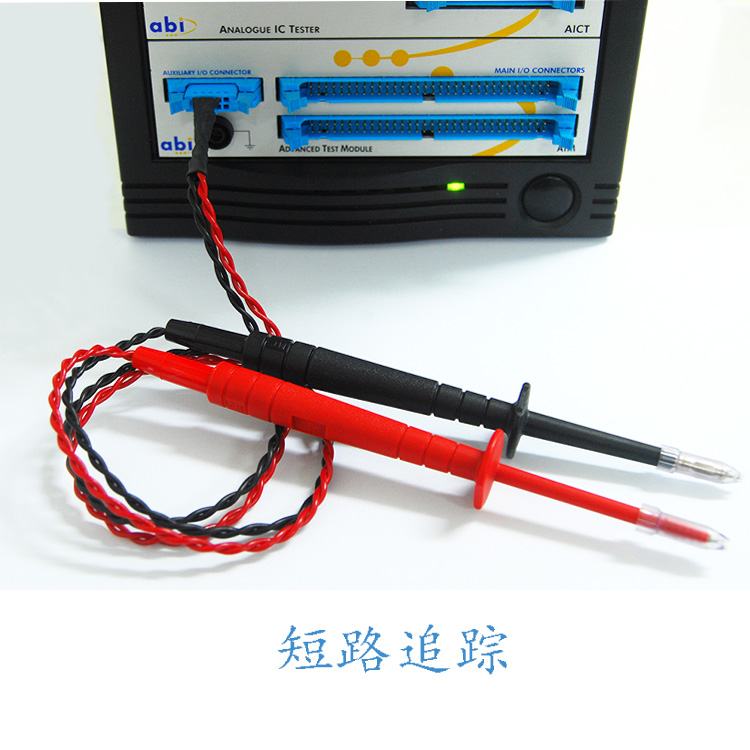

8)短路追踪测试(通断测试);

9)5V/5A的直流电源程控自动输出,具有过电压及过电流保护功能。由系统自动控制输出,并可设定输出的延迟时间,方便多种类型电路板检测。

10)单探笔V-I曲线测试功能,方便分立器件的V-I曲线测试;

11)未知型号器件查询与识别。

功能特点:


1.同一器件同一时间完成多种测试:功能测试,管脚电压值测量,管脚连接状态测量显示,V-I曲线测试,曲线拐点温度变化系数;

2.图形化元件测试库的编辑,输入输出各个测试通道的逻辑时序可以由测试者图形化自定义编辑测试完成,方便快速增加测试库中没有的数字器件;

3.逻辑电平阈值自动扫描,确定板系统逻辑电平阈值临界值,设定循环测试可发现不稳定的故障现象;

4.逻辑电平阈值自定义,可以设定非标准的逻辑电平阈值,检查不稳定的元器件;

5.短路电阻测量功能:三段低电阻测量范围,用以检查电路板线路的短路点及通断;

6.输出逻辑时序图形显示、具体时序电压值显示,方便掌握具体有用测试信息。

7.V-I曲线测试功能:可针对元件直接进行测试,曲线电压扫描范围:-10V~+10V;测试电压可由2.5步阶式调整;

8.系统可以在64路的基础上以64通道为单位进行通道扩充,直至256通道


可选配件:



北京金三航科技发展有限公司(英国ABI技术服务中心)提供:

电路板故障检测仪,电路板维修测试仪,电路板测试仪,电路板在线维修测试仪,三维立体动态阻抗测试仪的使用技术培训服务,测试程序开发编译服务。
