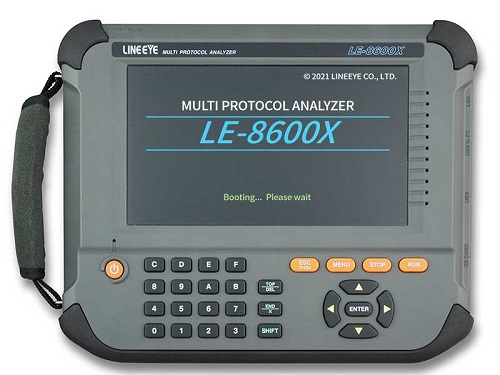

多功能通信协议分析仪

型号：LE-8600X 品牌：英国abi

简介：

支持千兆以太网的独立局域网分析仪

易于使用的触摸面板操作

10G位LAN实时显示和内置SSD可记录、数据包输出的便携式LAN分析仪

7英寸彩色LCD内存

1GB 500GBSSD内置10GbE

测量记录10GbE

数据包输出GPS/PPS时间同步

特征

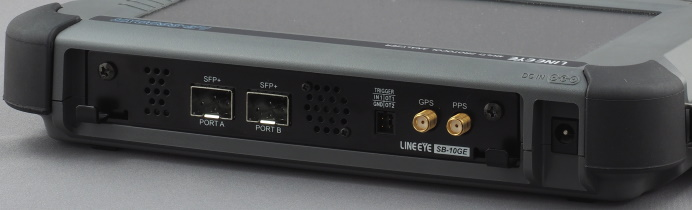

用于10GBASE-SR/LR/ER SFP+模块的2个测试端口

实时监控和记录10Gbit数据包

可输出用于网络负载测试的测试数据包

通过GNSS（PPS）信号进行时间同步的时间戳

自动将通信日志长时间记录在内置大容量SSD

配备 7 英寸彩色液晶触摸屏的全新设计轻便机壳

保存可在 Wireshark 分析的pcap文件

通过 LAN、USB 或 Wi-Fi（仅限XR）连接电脑

主要规格

机型*1	LE-8600X / LE-8600XR
测试接口	SFP+2 个端口（A、B）（连接 SFP/SFP+模块） 10GBASE-SR/LR/ER等10GbE、及1GbE
使用另售SB-GE2时*2	10/100/1000BASE-T
使用另售SB-R2TS1时*3	RS-232C, RS-530, RS-422/485, TTL
目标协议	IPv4, ARP, ICMP, TCP, UDP, DHCP, EtherCAT
最高测试速度	10Gbps
测试功能	数据包监控、SFP信息显示、统计分析、数据包生成、Ping
时间戳最小分辨率	8nS
记录帧数	最多约100000～15000000 帧（相当于最大 1 GB），支持将日志数据转换为pcap格式文件
待详细翻译的协议	IPv4, ARP, ICMP, TCP, UDP, DHCP, EtherCAT
内存/内置存储器	捕获内存：1Gb 内部存储：500Gb
液晶显示屏	7英寸TF彩色液晶显示屏带电容式触摸屏
GPS端口 SMA（母头）	用于时间戳校正连接另售GPS天线
LAN端口	RJ45 连接器 1000BASE-T 以太网：IEEE 802.3 用于电脑连接
USB设备端口	Type-C 连接器支持超高速传输连接电脑
USB 主机端口	标准A型连接器支持超高速传输连接外部存储（USB 闪存盘、SSD）
SD卡插槽	支持SDHC卡符合SD协会标准
电源	内置锂离子电池，或附带交流适配器
外形尺寸、重量	234(W) x 186(D) x 44(H)mm, 约990g
