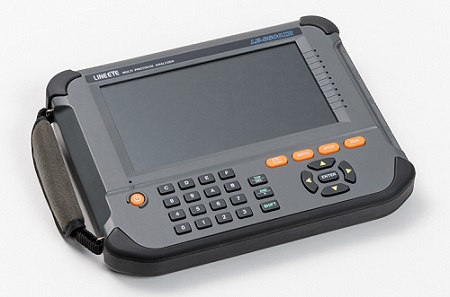

LE-8500X/LE-8500XR是10BASE-T从1000BASE-T同时测量2条以太网的通信数据，同时测量内1条线路的PoE(Power over Ethernet)的供电状况也可以同时测量测试LAN支持网络的通信协议分析器。根据测试状况提供数据包监控功能、数据包生成（PG）功能、统计分析功能、PoE使用判定功能、网络仿真功能等LAN可广泛用于网络和相关设备的诊断和测试。配备了带触摸屏的7英寸宽彩色液晶，不使用电脑就能在现场马上确认测量数据，日志数据USB 3.2（Gen1）经过USB因为可以自动保存到内存等，所以测量结束后可以详细解析。另外，另售的GPS如果连接天线GNSS因为可以在监视器数据上附加由信号进行了时间修正的时间戳，所以为了分析通信故障，也可以对应长时间在2个地点同时测量的数据，以时间戳为基础进行比较验证的使用方法。另外，通过将标准测量板与其他单独销售的测量板交换，可以从后面扩展测量对象的通信接口，所以一台从网络系统到嵌入式通信设备的开发测试、维护都可以广泛使用。

LE-8500X Wi-Fi无连接功能

LE-8500XR Wi-Fi有连接功能

产品特点

· 同时测试2条以太网数据包线路和PoE功率(LE-8500X/LE-8500XR)

· 2频道同时以线速输出测试数据包（LE-8500X/LE-8500XR）

· PoE++判断、长时间功率记录（LE-8500X/LE-8500XR）

· 支持RS-232C、RS-422/485、TTL通信（LE-8500X-RT/LE-8500XR-RT）

· 支持最高20Mbps的高速串行通信(LE-8500X-RT/LE-8500XR-RT)

· 在7英寸宽幅彩色液晶主机屏显示各种数据，并可进行触摸屏操作

· 通过GNSS(PPS)信号的时间校正功能，可获得准确的时间戳

· 通过USB3.2（Gen1），自动将通信日志记录到大容量外部存储器

· 通过 LAN、USB 或Wi-Fi（仅限XR）连接，可将测试数据传输到电脑进行分析

主要规格

机型*1	LE-8500X / LE-8500XR	LE-8500X-RT / LE-8500XR-RT
10/100/1000BASE-T	○	△（使用SB-GE2）*3
RS-232C, RS-422/485, TTL	△（使用SB-R2TS1）*2	○
目标协议	IPv4, ARP, ICMP, TCP, UDP, DHCP, EtherCAT	ASYNC, PPP, SYNC, BSC, HDLC, SDLC, X.25, CC-LINK , Modbus , PROFIBUS, I2C, SPI, BURST
最高测试速度	1Gbps	4Mbps（高速模式时、20Mbps）
测试功能	数据包监控、数据包+PoE监控、PoE判断记录、统计分析、延迟时间测试、数据包生成、Ping、闪烁	监控、模拟、BERT、逻辑分析仪功能、统计分析、信号电压测试、延迟时间测试
捕获内存容量	1GB
液晶显示屏	7英寸TF彩色液晶显示屏带电容式触摸屏
GPS 端口	SMA（母头）用于时间戳校正连接另售GPS天线
USB 设备端口	Type-C 连接器支持超高速传输连接电脑
USB 主机端口	标准A型连接器支持超高速传输连接外部存储器（USB闪存盘、SSD）
SD卡插槽	支持SDHC卡符合SD协会标准
电源	内置锂离子电池，或附带交流适配器
外形尺寸、重量	234(W) x 186(D) x 44(H)mm、约990g
