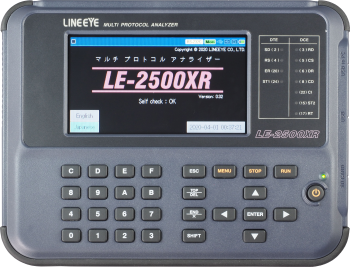

日本LINEEYE协议分析仪

接口(标准配备)

RS-232C （V.24）， RS-422/485※1， TTL(1.8V/2.5V/3.3V/5V电平)

扩张接口(选配件)※2

CAN FD/CAN/CXPI［ OP-SB7XC ］, CAN FD/CAN/LIN［ OP-SB7XL ］, 电流环［ OP-SB1C ］,

X.20/21［ OP-SB10N + LE-25Y15 ］, RS-449［ OP-SB10N + LE-25Y37 ］, V.35［ OP-SB10N + LE-25M34 ］, TTL (USART)［ OP-SB5GL ］, RS-530［ OP-SB10N ］

标准对应协议

调步同期（异步）, 异步PPP, 字符同步 SYNC/BSC, 比特同步 HDLC/SDLC/X.25, I2C, SPI, BURST※3

扩展对应协议

CAN FD/CAN、DeviceNet、LIN、电流环通信

同步时钟

ST1（DTE发送数据时钟）， ST2（DCE发送数据时钟），RT（DCE接收数据时钟），

AR（从发送接收数据的边缘抽出的同步时钟）

捕获内存容量※4

DDR3-SDRAM 100M字节 自动保存用SRAM 512K字节

内存的附加功能

能够切分使用，误操作保护，能够选择循环缓冲/固定缓冲

备用电池

SRAM和RTC能够使用内置锂电池备份约5年

全双工 最高通信速度

1.000Mbps

半双工 最高通信速度

1.000Mbps

速度设置范围

50bps～1.000Mbps

速度设置功能、精度

能够任意设定发送和接受的数据速率（有效数字：4位，设定误差：±0.01%以下）

数据格式

NRZ，NRZI， FM0， FM1

数据编码

ASCII，EBCDIC， JIS， Baudot， Transcode， IPARS， EBCD， EBCDIK， HEX※5

字符、帧格式

异步：数据位（5，6，7，8） ＋ 奇偶校验位（0，1） ＋ 停止位（1， 2）

字符同步：数据位 ＋ 奇偶校验位 （共6，8比特）

比特同步：数据位（8比特）

奇偶校验位

NONE，ODD， EVEN， MARK， SPACE

Multiple-processor 比特

使用特殊记号表示MP（Multiple-processor 多机通信）比特的状态

比特发送顺序

能够切换 LSB first 或 MSB first

极性转换

能够切换 NORMAL 或 INVERTED

错误校验

奇偶错误（ODD，EVEN，MARK，SPACE），帧中继, BREAK, ABORT, 短帧，BCC（LRC，CRC-6，CRC-12，CRC-16，CRC-ITU-T，FCS-16，FCS-32） 能够指定BCC的透过模式处理

在线监听功能

在不影响通信线路的前提下连续记录通信日志并使用LCD显示

闲置时间记录表示

能够指定分辨率 100m秒， 10m秒， 1m秒 、以及OFF（不记录） 最长999.9秒

时间标记记录表示

能够指定「日 时：分」, 「时：分：秒」, 「分：秒.10m秒」, 「年/月/日 时：分」, 「月/日 时：分：秒」, 「日 时：分：秒.10m秒」以及OFF（不记录）

线路状态记录表示

从 RTS, CTS, DTR, DSR, DCD, RI, TRG(外部触发输入) 中选择7个信号，与收发数据一并记录，能够以波形图表表示

地址过滤

能够过滤记录指定地址的数据帧（限于HDLC/SDLC/X.25的测试)

数据表示、操作

数据捕获时的画面暂停， 滚屏表示， 翻页表示， 跳到指定画面

位移表示

能够将表示帧全体向右或向左以1比特单位移动

协议翻译表示

SDLC（对应modulo 8/128）翻译，ITU-T X.25（对应modulo 8/128）翻译， LAPD翻译， PPP翻译， I2C翻译

线路状态LED

SD，RD， RS(RTS)， CS(CTS)， ER(DTR)， DR(DSR)， CD(DCD)， CI(RI)， ST1(TXC1)，ST2(TXC2)， RT(RXC) 各信号线的逻辑状态，使用双色LED实时表示

RS-232C的LED发光条件

逻辑ON=红灯亮，逻辑OFF=绿灯亮，未连接NC=灭

其他接口的LED发光条件

逻辑ON=红灯亮，逻辑OFF或未连接NC=灭

时间间隔计时器

2种 极限值999999（能够指定分辨率1ms，10ms，100ms）

通用计数器

2种 极限值999999

数据数计数器

SD用/RD用　各1个　极限值4294967295

触发功能

最多可指定4组触发条件以及触发动作来控制测试，还支持以一个条件触发另一个条件的连续触发

触发条件

通信错误（可个别指定奇偶、MP、帧中继、BCC、Break、Abort、短帧等），最多8个字符的通信数据序列（可指定通配符、位屏蔽），指定以上的闲置时间，计时器/计数器值一致，通信接口信号线和外部触发输入的逻辑状态

触发动作

测试停止（可调整停止时间），触发条件的有效化，计时器的控制（开始、停止、重启），计数器的控制（计数、清除），蜂音器鸣叫，向存储卡保存测试数据，发送事先指定的字符序列（Manual仿真时），向外部触发端口OT2输出脉冲

外部触发输出

所有触发条件成立时向外部触发端口OT1输出脉冲，以指定触发动作向外部触发端口OT2输出脉冲

数据搜索功能

能够搜索捕获内存中特定条件的数据

搜索条件

通信错误（可个别指定奇偶、MP、帧中继、BCC、Break、Abort、短帧等）， 最多8个字符的通信数据序列（可指定通配符、位屏蔽），指定以上的闲置时间，指定时刻范围的时间标记，触发一致数据

搜索动作

能够选择一致数据的头文表示以及计数表示

跳转标记

向内存中的数据能够附加标记（最多5个），能够随时跳转到任意标记

监听条件自动设定

可自动设定协议、传送速度（最高460.8Kbps）、帧格式、数据编码、同步字符、BCC等测试条件※6

自动测试（自动RUN/STOP功能）

在指定时刻以指定周期（可选每月、每天、每小时）自动开始/停止测试

开机自动RUN功能

开电源后，能够自动开始测试

自动保存功能

可选循环记录（指定容量耗尽删除旧文件创建新文件）或MAX停止模式（到了指定容量停止测试）

文件大小

BUF（捕获内存容量），1M字节，2M字节，4M字节，8M字节，16M字节，32M字节

最多文件数

1024个

延时测试功能

显示接口信号线的变化时间间隔（表示现在/最小/最大/平均，分辨率0.1m秒）

信号电压测试功能

RS-232C端口 SD、RD、ER(DTR)、CD(DCD)的电压测定

TTL端口 TXD、RXD、RTS、CTS的电压测定

表示现在值/最小值/最大值，分辨率0.1V

输入范围　RS-232C端口：±18V、TTL端口：-1～6V

逻辑分析功能

将接口信号线的逻辑变化以采样时钟周期测试，以波形表示

采样时钟

1KHz～20MHz （14段）

采样内存

最多4,096采样

触发条件

通信信号线以及外部信号的逻辑状态一致，在线监听功能的指定触发条件的一致

触发位置

Before（注重触发点的前面）、Center（中央）、After（注重触发点的后面）

触发无视数次

无视（pass）触发条件的数次（0～9999）

表示的扩大缩小

×10， ×5， ×2， ×1， ×1/2， ×1/4， ×1/8， ×1/16， ×1/32， ×1/64

其他功能

测试光标间时间，切换信号线，信号状态的搜索

比特误码率测试（BERT）

依照 ITU-T G.821 标准测定比特错误率、块错误率等线路品质※7

通信模式

可选择同步（SYNC）、异步（ASYN ） 支持RTS/CTS流控制

测试速度

50bps～1.000Mbps 任意通信速度

测试模式

连续测试，接收比特数指定，测试时间指定，1～1440分单位反复测试

测试数据

26-1, 29-1, 211-1, MARK, SPACE, ALT, DBL-ALT, 3in24, 1in16, 1in8, 1in4

误码插入功能

能够使用按键操作向测试数据中插入1比特误码或5比特误码

测试项目和范围

能够测试 ITU-T G.821 标准的参数

有效接收比特数（0～9999999秒），比特误码数（0～9999999～9.99E9），比特误码率（0～9.99E-9～1），块误码数（0～9999999～9.99E9），块误码率（0～9.99E-9～1），Savail（测试有效时间 0～9999999秒），Loss次数（同步偏离次数0～9999），误码秒数（0～9999999秒），%EFS（正常工作率 0.000～100.000%）

仿真功能

使用DTE或DCE模式（能够切换针位排列）能够发送接收任意数据

发送数据输入

能够向数据表格中输入160种发送数据（10组 x 16个，合计16K字节）

误码数据输入

发送数据的一部分能够以奇偶错误等误码数据输入

控制线自动控制

RS(RTS)、CS(CTS)、ER(DTR)、CD(DCD)的信号线和信号发送的时间能够以1m秒分辨率自动控制，并能以按键操作手动控制

发送驱动IC控制

模拟RS-422/485设备时，可切换激活RS-422/485驱动IC的模式：一直激活、在发送数据的前后自动激活、按[SHIFT]＋[F]键激活

MANUAL模式

可以一边确认通信状况的画面，一边把分配在操作键的数据以按键操作发送，能够与触发功能并用

FLOW模式

仿真X-on/X-off控制数据以及RTS/CTS控制线的流程控制顺序（可选择接收方或发送方）※8

ECHO模式

把接受的信号按照帧单位（buffer echo）或字节单位（character echo）或以折返方式（loop back）发送

POLLING模式

模拟轮询通信（可选择主动或从动）

文件管理功能

测试数据和测试条件能够以PC读取格式保存到SD卡/USB闪存盘

文件种类

测试数据（．DT），测试条件（．SU），触发保存数据（TGSAVEnn．DT），自动保存数据（#nnnnnnn．DT）

文件操作

普通文件表示、类型/日期分别表示、保存、读取、删除、删除所有文件

外接存储器

2G字节～32G字节SD卡（本公司配件存储卡以外没有工作保证）或32G字节以下的USB闪存盘

远程控制

标准附带电脑连接软件 LE-PC300R（简易版※9）

可利用分析仪控制程序库

液晶显示屏

4.3英寸TFT彩色液晶（480x272dot）

触摸屏

静电电容方式触摸屏

SD卡插槽

普通 SD /SDHC 存储卡用

USB2.0设备端口

USB Micro B连接器 High speed传送，可用于PC联动［LE-PC300R］、USB总线供电、固件更新

USB2.0主机端口

USB主机方A连接器　High speed传送，可用于USB闪存盘的连接

Wi-Fi接続

※10

电源

USB总线供电 DC5V 1A

附带USB充电器 输入：AC100～240V 50/60Hz

内置电池

锂离子电池（二次电池）（型号：P-26LS1）

电池工作时间※11

约7小时

电池充电时间

快速充电模式：约3.5小时

普通充电模式：约6小时

温度范围

工作时： 0～40℃ 保存时：-10～50℃

湿度范围

85%RH以下

适合规格

CE (Class A)

外形尺寸

190（W）×153（D）×38（H） mm

重量

约550g

附带品

DSUB25pin用监听数据线（LE-25M1）, DSUB9pin分歧数据线（LE-009M2）, DSUB25-9转换适配器, 5线TTL探针数据线（LE-5LS）, Micro USB数据线, USB充电器（LE-P2USB）, 便携包（LEB-01）, 程序CD, 快速使用手册, 保证书
